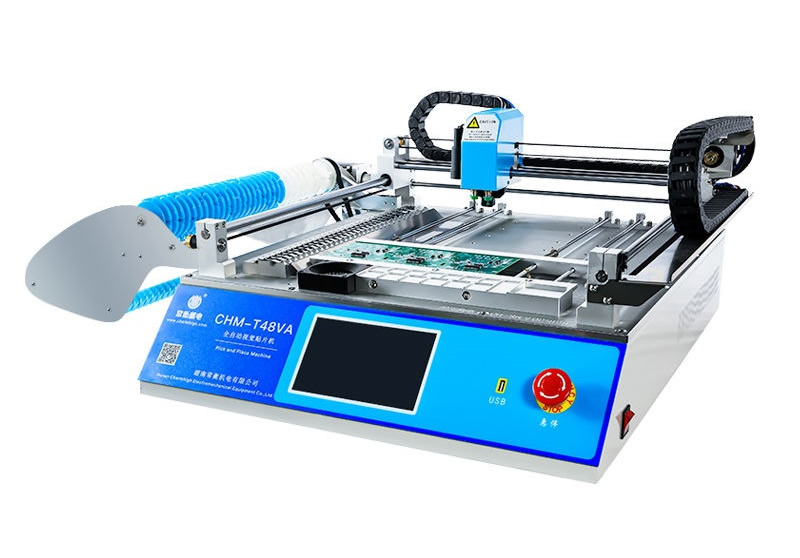

All-in-one CHMT48VA Desktop SMT Pick and Place Machine + Vibration Feeder, Embedded Linux System, Prototying Batch Production
9%
OFF
  • All-in-one CHMT48VA Desktop SMT Pick and Place Machine + Vibration Feeder, Embedded Linux System, Prototying Batch Production
  • All-in-one CHMT48VA Desktop SMT Pick and Place Machine + Vibration Feeder, Embedded Linux System, Prototying Batch Production
  • All-in-one CHMT48VA Desktop SMT Pick and Place Machine + Vibration Feeder, Embedded Linux System, Prototying Batch Production
  • All-in-one CHMT48VA Desktop SMT Pick and Place Machine + Vibration Feeder, Embedded Linux System, Prototying Batch Production
  • All-in-one CHMT48VA Desktop SMT Pick and Place Machine + Vibration Feeder, Embedded Linux System, Prototying Batch Production
  • All-in-one CHMT48VA Desktop SMT Pick and Place Machine + Vibration Feeder, Embedded Linux System, Prototying Batch Production
  • All-in-one CHMT48VA Desktop SMT Pick and Place Machine + Vibration Feeder, Embedded Linux System, Prototying Batch Production

All-in-one CHMT48VA Desktop SMT Pick and Place Machine + Vibration Feeder, eingebettetes Linux-System, Prototying Batch-Produktion

Das ist SKU. 188792 3 Verkauft
2 Dollar.998 $3. Das ist alles.300 save  $302
Lagerbestand:
19 auf Lager
Anzahl:
- +
Teil (n)
Versand:
Kostenloses Versand
Kann nicht liefern.
Unterhandelt werden
zuVereinigte Staaten Veränderung
Geschätzte Lieferzeit:3 bis 15Arbeitstage.
Gesamtpreis:
2 Dollar.998 $3. Das ist alles.300 save $ 302

Versand berechnet bei der Kasse.

Buy Now
Add to Cart
Teilen
  • Schifffahrt&Rückkehr
  • Ein Zitat bekommen

CHMT48VA-Katalog

  • PDF-Datei
    Die Daten werden in der Tabelle aufgeführt.

CHMT48VA-Handbuch

  • PDF-Datei
    36VA, 48VA, 48VB - Englisches Handbuch.pdf
  • Beschreibung
  • Spezifikation
  • Q & A
  • Kundenbewertungen
  • Schifffahrtspolitik
  • Großhandelsuntersuchung

DHL kostenlos von Tür zu Tür.

Eingebettete Linux-Systeme CHMT48VA Tischtop-SMT-Pick and Place-Maschine

+ Schwingungszufuhr (für Rohrmaterial), Charmhigh chm-t48va Kleinserienproduktion


Einleitung:

1. Modellnummer: CHM-T48VA

2- Die Marke Charmhigh.

3. Hauptkonfiguration: Desktop-Typ + All-in-One-Maschine + Zwei Vision-Kameras + Embedded Linux-System + 2 Heads 29 BandFuttergeräte + Schlussschaltbetriebsmotor mit Encoder + Touchscreen

4. Maximale PCB-Fläche: 355*355mm

5Komponente: 0402-5050, SOP, QFN, QFP, BGA usw.

6. Abmessungen: 960 mm ((L) × 705 mm ((W) × 335 mm ((H), AC220V/110V (50/60Hz)

7. Lieferzeit: 1-3 Werktage

8Lieferung: durch DHL Express von Tür zu Tür, insgesamt 4-8 Tage.

9Zahlungsmethode: Banküberweisung (T/T); PayPal; Kreditkarte; W/U

10. Verpackung: Sperrholzkiste

11HS-Code: 8479.89.62.00 (Pick-and-Place-Maschine)


Beschreibung:

Die CHMT48VA ist eine kostengünstige, gute Präzision zwei Köpfe Desktop-Größe Pick-and-Place-Maschine von Charmhigh.Es funktioniert sehr gut für Low-Volume High-Mix Pick und Platz von 0402-basierten Designs.

CHMT48VA ist eine vision-basierte Desktop-Pick-and-Place-Maschine, die ein eingebettetes Linux-System verwendet, können Sie diese Maschine verwendenDies ist der Unterschied zu CHMT36VA.

Es ist sehr zuverlässig mit einem kostengünstigen wirtschaftlichen Modell, diese kleine Plattformmaschine kommt mit Advanced Vision System, geschlossener Schleife Steuerung, 29pcs Materialstapeln unterstützen 29 Tape-Feeder.Hohe Präzision und leicht zu erlernen.

Es ist kompatibel mit allen verschiedenen Komponenten 0402-5050, SOP, QFN, QFP... sehr geeignet für Prototypenbauer, Hobbyisten,Entwicklung und kleine Chargenproduktion.


CHMT48VA-kompatible Software: Altium Designer,Protell99SE,PADS,Kicad,Eagle,Cadint,Cadence Orcad,Cadence

Allegro, PROTEUS... usw. Solange die Software die XY-Koordinaten generieren kann.


YouTube-Arbeitsvideo:

Tabellenoberfläche Vision SMT Pick and Place Machine CHMT48VA:

Ich bin nicht derjenige, der das sagt. Ich bin nicht derjenige, der das sagt.


All-in-one CHMT48VA Desktop SMT Pick and Place Machine + Vibration Feeder, Embedded Linux System, Prototying Batch Production

All-in-one CHMT48VA Desktop SMT Pick and Place Machine + Vibration Feeder, Embedded Linux System, Prototying Batch ProductionAll-in-one CHMT48VA Desktop SMT Pick and Place Machine + Vibration Feeder, Embedded Linux System, Prototying Batch ProductionAll-in-one CHMT48VA Desktop SMT Pick and Place Machine + Vibration Feeder, Embedded Linux System, Prototying Batch ProductionAll-in-one CHMT48VA Desktop SMT Pick and Place Machine + Vibration Feeder, Embedded Linux System, Prototying Batch ProductionAll-in-one CHMT48VA Desktop SMT Pick and Place Machine + Vibration Feeder, Embedded Linux System, Prototying Batch ProductionAll-in-one CHMT48VA Desktop SMT Pick and Place Machine + Vibration Feeder, Embedded Linux System, Prototying Batch ProductionAll-in-one CHMT48VA Desktop SMT Pick and Place Machine + Vibration Feeder, Embedded Linux System, Prototying Batch Production
All-in-one CHMT48VA Desktop SMT Pick and Place Machine + Vibration Feeder, Embedded Linux System, Prototying Batch Production
All-in-one CHMT48VA Desktop SMT Pick and Place Machine + Vibration Feeder, Embedded Linux System, Prototying Batch ProductionAll-in-one CHMT48VA Desktop SMT Pick and Place Machine + Vibration Feeder, Embedded Linux System, Prototying Batch Production
Standardzubehör für CHMT48VA:
1) Aufbereitungsmaschine CHMT48VA: 1
2) Juki Düse: insgesamt 4 Stück (503, 504, 505, 506 Größe)
3) 8G USB-Flash 1
4) Stromkabel: 1
5) Ziehspangen: 2
6) Spirale und Zugspinne:1
7) Kamera Positionierung schwarze Tafel einstellen: 1
8) Hexenschlüssel: 6
9) Pinzette: 1
10) Bürste: 1
11) Benutzerhandbuch auf Englisch: 1
12) Vibrationszufuhr: 1
- Ich weiß.
Service und Garantie:
Die vollständige Maschine hat eine Garantie von 1 Jahr ab Kaufzeit und lebenslangen Service.
Wir liefern immer Ersatzteile für Maschinen, Fabrik-Direktlieferung mit Garantie.
Wir bieten Online-Q/A- und Fehlerbehebungsunterstützung und technischen Beratungsservice.
Wir bieten einen persönlichen Kundendienst.Jede Maschine wurde zu 100% getestet.

Technischer Support:
Kimi's Mob/ WhatsApp: +86 135 106 75756

E-Mail: kimi@charmhigh-tech.com
Sie sind herzlich eingeladen, uns zu folgen.YouTubeIch bin nicht derjenige, der das Wort "Kimi" benutzt.
Wenn Sie weitere Informationen wünschen, kontaktieren Sie uns bitte per E-Mail.
Wir werden Ihnen beim ersten Mal antworten.

Technischer Parameter für
CHMT48VA

Abmessung

L 960mm*W 705mm*H 335mm

PCB-Fläche

10*10~355*355mm

Fahrt auf der XY-Achse

400*460 mm

Z-Achsenbewegungsbereich

15 mm

Kopf abholen und platzieren

2 Stück

Steigert die Geschwindigkeit

Mit Sichtweite 3000 bis 4000 PS/h

(Anmerkung: cph bedeutet Chip pro Stunde)

Arbeitspräzision

±0,025 mm

Stack

8 mm = 22 Stapel; 12 mm = 4 Stapel; 16 mm = 2 Stapel;
24 mm = 1 Stapel; vorderer IC = 12 Stapel;
Benutzerdefiniertes IC-Tray=20 Stapel

Vakuumpumpe

2 Stück im Bau (mute)

Sehsystem

Doppelkameras mit Aufsicht und Absicht

Computersystem im Inneren

Linux-System von innen, sehr stabil, keine Notwendigkeit für einen externen PC

Software zur Generierung von CSV-Dateien

Von Protel 99SE; Altium Designer

Unterstützungsdateien

.csv-Datei

Berührungsschirm

7 ′′ (15,6cm*9,3cm) Touchscreen für die Industrie

Unterstützungspakete

0402,0603,0805,1206,1210,3528,5050, SO-16, SOT-23, SOT-89, TO-252,SOP, QFN, LQFP.... verschiedene Arten von IC (maximale Größe 22*22mm)

Spannung

AC 110V/ 220V, 50/60HZ (Lieferung des Steckers für Ihr Land)

Bruttogewicht

73 kg (mit Holzkartonverpackung)
