- Ich weiß.Dieser Link TC06 pick and place Maschine Stückpreis $ 18000 (ohne Versand)
Sie wird per See verschifft.Bitte kontaktieren Sie uns für weitere Versanddetails, unsere E-Mail: sales@charmhigh-tech.com
Diese Auswahl- und Platziermaschine ist kompakt und entzückend, aber unglaublich leistungsstark.
Schmaler EntwurfHigh-Precision TC06 Modul SMT Pick and Place-Maschine6 Köpfe 50 Fütterungen, Stützpunkt 01005CPK> 1.0

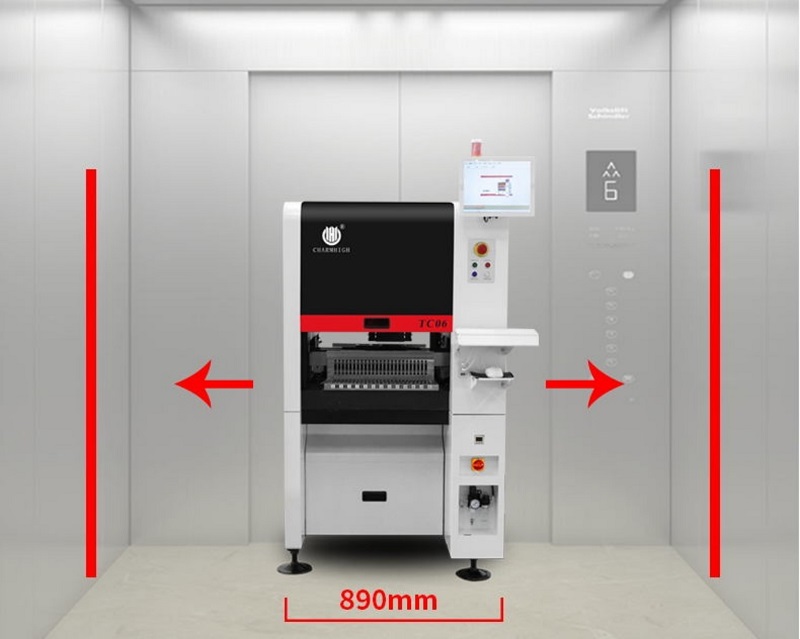

89 cm breit, geeignet für die meisten Bürotüren und Aufzüge!
Charmhigh TC06-Parameter:
| Abmessungen | 890 mm (L) x 1450 mm (W) x 1500 mm (H) |
| Gewicht | 900 kg |
| Stromversorgung | AC220V (50Hz, Einphasen), 3 kW |
| Luftversorgung | 0.5MPa ~ 0,7MPa |
| Vakuumgenerierung | eingebaute Vakuumpumpe |
| Anzahl der Montierköpfe | 6 |
| Steigert die Geschwindigkeit | 27800 PSH (optimal) |
| Steigende Genauigkeit | ±0,04 mm CPK≥1.0 |
| Komponentenhöhe | ≤ 12 mm |
| Typ der Komponente | Ausgenommen Widerstandskondensator, zylindrische Diode, Aluminium Kondensator, SOT, SOP, QFP, QFN, BGA usw. |
| PCB-Dicke | 00,6 mm bis 3,5 mm |
| PCB-Größe | 350 mm ((L) x 300 mm ((W) |
| PCB-Transporte | Automatisches 3-Schienen-Fahrzeug, PCB-Unterstützungseinrichtung |
| Wechsel der Düse | Automatischer Düsenwechsel (19-Loch-Düsenbibliothek) |
| Steuerungssystem | Eingebauter Industriecomputer (Windows-System) mit Monitor, Tastatur und Maus ausgestattet |
| Antriebssystem | X- und Y-Achse, angetrieben durchPanasonic-Servomotoren |
| Übertragungssystem | Erdschrauben + Linearführer |
| Futtersystem | 50 NXT 8 mm Standard-Zuführstapel (auch geeignet für IC-Tablets und Stick-Feeder) |
| Sehsystem | Flugkamera x 6 (Anwendbare Bauteilgröße: 16mmx16mm); IC-Kamera x 1 (Anwendbare Bauteilgröße: 36mmx36mm); Markierungskamera x 2 |
Charmhigh TC06:
1Modellnummer: TC06
2- Die Marke Charmhigh.
3Hauptkonfiguration:Vollautomatische Inline + PCB-Autolieferung + 6 Köpfe 50 Futter + (xy) ± 0,04 mm CPK> 1.0 + X&Y-Achse, angetrieben durch Panasonic-Servomotor + automatischer Düsenwechsler + 9 Kameras + Erdschraube & Linearführer +Wärmekompensation + optimale Geschwindigkeit: 27800 CPH
4. Zuführer: Fuji Electric Zuführer (separat erworben)
5. PCB-Fläche:350 mm ((L) * 300 mm ((W)
6. Kommt mit Computer & Tastatur & Maus mit Windows System
7Komponente: 01005/ 0201/ 0402 / 0603-5050/ Diode/ Triode/ SOP/ QFP/ QFN/ BGA/ LED... bis maximal 36*36mm IC
8Abmessung: 890 (L) * 1450 (W) * 1500 (H), AC220V (50hz, einzelne Phase)
9. Lieferzeit: 5-7 Werktage
10Lieferung: auf dem Seeweg / direkt von unserer Fabrik abholen / ins chinesische Lager schicken
11Zahlungsmethode: Banküberweisung (T/T)
12. Verpackung: Sperrholzkiste
Vorteile des TC06:
-Die Unterstützung von CPK ist ein wichtiger Schlüssel zur Auswahl einer Pick-and-Place-Maschine, die den SMT-Produktionsprozess stabiler macht.
-ANC: Automatischer Düsenwechsel, Düsen können automatisch nach Komponenten zugeordnet werden, was die SMT-Produktion intelligenter und effizienter macht.
- Hochpräzise universelle Montagekopf: Eine Maschine kann die Montagebedürfnisse verschiedener Bauteile mit hoher Stabilität erfüllen
- Gusseisen-Basisstruktur, die Pick-and-Place-Maschine läuft reibungslos bei hoher Geschwindigkeit, besser als Marmor.
- Die von einem Panasonic-Servomotor angetriebene X- und Y-Achse sorgt für die langfristige Stabilität und Präzision der Maschine.
Maschinenspezifische Schmerzpunktlösungen: "Das Wechseln von Düsen macht mein Team verrückt"
Der automatische Düsenwechsler verarbeitet 6 Typen in 30 Sekunden.
Maschinenspezifische Schmerzpunktlösungen:
"Die Sommerhitze ruiniert die Positionsgenauigkeit"
Die Smart Thermal Compensation hält den ganzen Tag ±0,01 mm.
Maschinenspezifische Schmerzpunktlösungen:
"Die Ausrichtung der Zuführung kostet Produktionszeit"
Laser-Auto-Kalibrierung: 50 Fütterungen in 5 Minuten.
Maschinenspezifische Schmerzpunktlösungen:
"Während andere zittern, bleiben wir stabil: Stabilität mit zwei Motoren für eine einwandfreie Hochgeschwindigkeitsposition".
"Endlich eine Maschine, die nicht von winzigen Chips vibriert, wenn man Bestellungen überstürzt".
Maschinenspezifische Schmerzpunktlösungen:"Neue Komponenten brauchen Stunden"
Vorinstallierte Bibliothek gängiger Komponenten
Maschinenspezifische Schmerzpunktlösungen:Maschinenstörungen verhindern, dass unsere Fristen eingehalten werden".
TC06 funktioniert wie 3 Maschinen ∙ 24/7 Zuverlässigkeit.
Maschinenspezifische Schmerzpunktlösungen:"Die Ausbildung neuer Betreiber dauert Monate"
Einfache Benutzeroberfläche: jeder kann sie in einer Stunde ausführen.
Montageproben:
Getrennter Kauf:
1. NXT elektrische Zuführung
2. NXT-Vibrationszufuhr
3. IC-Tablett
4. Vordere und hintere Rollenregale
5. NXT-Fütterwagen
Unsere Charmhigh Fabrik hat IOS9001, bitte kaufen Sie Ausrüstung von ausgezeichneter Fabrik.
Charmhigh TC06-Parameter:
| Abmessungen | 890 mm (L) x 1450 mm (W) x 1500 mm (H) |
| Gewicht | 900 kg |
| Stromversorgung | AC220V (50Hz, Einphasen), 3 kW |
| Luftversorgung | 0.5MPa ~ 0,7MPa |
| Vakuumgenerierung | eingebaute Vakuumpumpe |
| Anzahl der Montierköpfe | 6 |
| Steigert die Geschwindigkeit | 27800 PSH (optimal) |
| Steigende Genauigkeit | ±0,04 mm CPK≥1.0 |
| Komponentenhöhe | ≤ 12 mm |
| Typ der Komponente | Ausgenommen Widerstandskondensator, zylindrische Diode, Aluminium Kondensator, SOT, SOP, QFP, QFN, BGA usw. |
| PCB-Dicke | 00,6 mm bis 3,5 mm |
| PCB-Größe | 350 mm ((L) x 300 mm ((W) |
| PCB-Transporte | Automatisches 3-Schienen-Fahrzeug, PCB-Unterstützungseinrichtung |
| Wechsel der Düse | Automatischer Düsenwechsel (19-Loch-Düsenbibliothek) |
| Steuerungssystem | Eingebauter Industriecomputer (Windows-System) mit Monitor, Tastatur und Maus ausgestattet |
| Antriebssystem | X- und Y-Achse, angetrieben durchPanasonic-Servomotoren |
| Übertragungssystem | Erdschrauben + Linearführer |
| Futtersystem | 50 NXT 8 mm Standard-Zuführstapel (auch geeignet für IC-Tablets und Stick-Feeder) |
| Sehsystem | Flugkamera x 6 (Anwendbare Bauteilgröße: 16mmx16mm); IC-Kamera x 1 (Anwendbare Bauteilgröße: 36mmx36mm); Markierungskamera x 2 |
Standardpaketdienst:
Die Verpackung unserer P&P-Produkte ist ein Standard-Export-Holzverpackung, um Schäden während des Transports zu vermeiden.
Verkehrsdienst:
1- Versand per TNT/DHL/FedExpress von Tür zu Tür.
Für Pakete unter 200 kg können Sie TNT, DHL, Fedex oder andere Expressunternehmen verwenden, es ist Tür-zu-Tür-Service, es dauert normalerweise 5-8 Tage zur Lieferung. Bitte beachten Sie die Einfuhrabgaben,Steuern und Abgaben sind nicht im Artikelpreis oder in den Versandkosten enthaltenDiese Gebühren liegen in der Verantwortung des Käufers.
2- Versand per Luft/See.
Für große Mengen über 500 kg können Sie Luft- oder Seefreigabe verwenden.
FCA:Wir versenden die Waren an Lager in China auf Anfrage des Käufers, die Fluggesellschaft wird helfen, einen internationalen Flug zu arrangieren, um die Waren an Ihrem Ort zu versenden.
CIF: Es bedeutet, die Waren an den nächsten Hafen der Käufer per Seeversand zu senden, etwa 18 ~ 40 Tage Versandzeit, es hat keine Tracking-Informationen, Käufer muss die Zollabfertigung vor Ort durchführen und Zollsteuer zahlen,Sie könnten einen Agenten benutzen, um alles vor Ort zu erledigen und die Ware zu Ihnen zu bringen..
F.O.B.Es bedeutet, dass Sie die Schifffahrtsgesellschaft arrangieren können, werden wir die Waren nach dem Seehafen in China nach Ihrer Benachrichtigung versenden, und wir werden alle lokalen Dinge in China tun.,sonstige Gebühren liegen in der Verantwortung des Käufers.
3- Sie wird nach Russland verschifft.
Wir schicken die Ware per Flugzeug, der Käufer muss keine Steuern zahlen, zuerst versenden wir die Ware nach Moskau, der Versender übernimmt die Zollbefreiung, der Versender zahlt Steuern im Voraus.Nach der Ankunft der Ware in MoskauDer Käufer muss sich keine Sorgen um die Steuern machen.
Die Lieferzeit beträgt ca. 18~35 Werktage! Es gibt detaillierte Nachverfolgungsnummern und Nachverfolgungsinformationen.
Website für die Verfolgung: https://www.17track.net/ru
4- Holen Sie direkt von unserer Fabrik ab.
Sie können Ihren eigenen Versandvertreter oder Ihr DHL/TNT/Fedex-Konto verwenden. Sie können sie direkt von unserer Fabrik abholen.
Oder wenn Sie einen Spediteur in China haben, können wir die Ware direkt an Ihren Spediteur senden. Wir senden Ihnen alle Verpackungsdetails im Voraus.
